Membuka bantalan, puli dan roda gigi dengan tracker yang benar

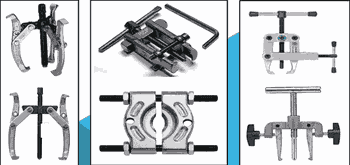

Teknik dan cara yang digunakan untuk mengeluarkan / membuka  bagian-bagian komponen mesin  seperti bantalan, roda gigi atau puli dari poros. diantaranya adalah dengan menggunakan tracker yaitu alat yang digunakan  memiliki kaki yang melingkar di belakang atau di dalam bagian untuk menahan benda yang akan di buka, dan ulir yang diputar  yang berpusat di ujung poros. Untuk memaksa mengeluarkan  bantalan, roda gigi atau puli dari poros saat dikencangkan menarik bagian ke luar poros,  alat ini biasa disebut tracker yang merupakan  peralatan  yang hampir selalu digunakan mengganti bagian komponen mesin yang  usang atau bahkan rusak dan perlu diganti.

Kaki kaki tracker seperti cakar yang dirancang khusus ini pas dan nyaman di sekitar atau di dalam pemakaiannya, dan ulir penarik yang memaksa untuk membuka bantalan dengan sedikit usaha.

Jangkauan  Tracker

Jangkauan penarik Tracker adalah jarak yang tersedia antara permukaan ulir penarik kaki dan kepala kaki. Ketika kaki dibuka, jarak menaik dan menurun.

Bagian dari Tracker

Kepala heksagonal pada ulir penarik / pemaksa.

Kepala heksagonal melekat pada ulir pemaksa. Ini mudah diputar dengan kunci socket atau kunci pas.

Ulir penarik

Ulir penarik / pemaksa adalah batang  berulir panjang dan halus yang diputar terhadap pusat poros. Ketika ulir pemaksa diputar, itu berlaku gaya untuk komponen yang akan keluarkan.

Batang lengan salib penarik

Batang Lengan silang menempel kaki terhadap ulir penarik / pemaksa. Ada beberapa type batang lengan dengan tiga kaki atau dua kaki.

Kaki kaki cakar reversibel bagian penarik

Bahan dari alat tracker

Pada umumnya alat ini terbuat dari bahan Baja vanadium Chrome, Baja vanadium Chrome terdiri dari sekitar 96,5% besi dan 3,5% lainnya adalah kromium, vanadium, karbon, silikon, molibdenum, mangan, sulfur dan nitrogen.

Baja krom vanadium digunakan untuk memproduksi penarik bantalan karena memberikan struktur yang sangat kuat yang mampu menahan keausan.

Penarik bantalan harus mampu melepas bantalan, roda gigi atau pulley tanpa mudah rusak atau usang.

Perlakuan panas

Bantalan penarik dipanaskan untuk meningkatkan keausan dan kekuatan.

Chrome disepuh

Bantalan penarik berlapis krom untuk menahan korosi. Korosi adalah ketika besi bereaksi dengan oksigen dan membentuk oksida coklat kemerahan yang kita kenal sebagai karat. Ketika korosi baja memburuk dan akhirnya mengeropos seiring waktu.

Ukuran tracker / penarik bantalan  yang umum

Penarik bantalan diukur berdasarkan jangkauannya :

Jangkauan penarik adalah jarak yang tersedia antara permukaan menarik kaki dan kepala kaki. Ketika kaki dibuka, jarak meningkat dan menurun. Umumnya tersedia  dalam ukuran 75mm (2.9 "), 100mm (3.9"), 150mm (5.9 ") dan 200mm (7.8").

Kaki kaki cakar

Kaki kaki cakar  tersedia dengan dua, atau tiga kaki cakar. semuanya melakukan pekerjaan yang sama, namun penarik tiga kaki menawarkan stabilitas yang lebih baik saat melepas bagian komponen.

Penarik dengan kaki dua mempunyai kekurangan karena dapat bergerak ke samping bahkan ketika terkunci.

Cara menggunakan penarik bantalan :

Langkah 1 – Tempatkan batang ulir penarik

Tempatkan batang ulir penarik eksternal pada bagian center poros dan luruskan.

Langkah 2 – Posisikan dan Sesuaikan kaki kaki penarik

Sesuaikan kaki kaki penarik agar pas di sekitar atau di dalam bagian bawah  yang akan dikeluarkan.

Langkah 3 – Pas kan tekanan ulir dengan tangan

Sekarang posisikan ulir penarik dengan memutarnya searah jarum jam dengan menggunakan tangan Anda sampai sekrup menyentuh poros. Pastikan untuk menyesuaikan kaki sampai pusat sekrup berada di tengah poros.

Langkah 4 – Putar paksa ulir penarik

Putar ulir penarik secara perlahan dan hati-hati dengan menggunakan kunci pas atau kunci soket yang menerapkan gaya ke poros

Langkah 5 – Mengeluarkan bantalan

Lanjutkan proses dengan memutar paksa ulir penarik, sehingga berhasil menarik keluar bagian dari batang porosnya.

Langkah 6 - Kendurkan ulir dan kaki kaki penarik

Mengembalikan posisi ulir dan kaki kaki penarik dengan mengendurkan ulir dengan memutarnya berlawanan arah jarum jam dan lepaskan bagian dari kaki penarik.

selalu membersihkan dan menyimpan ke tempatnya sesudah di gunakan agar alat awet untuk digunakan selanjutnya.
