kalkulator Penghitung silinder piston pneumatik/hidrolik

Penghitung silinder piston pneumatik/hidrolik


Penghitung silinder piston pneumatik
Note: hanya untuk referensi saja.

Penghitung silinder piston
silinder piston pneumatik/hidrolik
Masukan nilai:

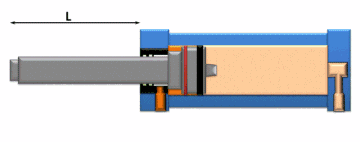

Panjang Stroke (L) :
(inc)
Diameter silinder (D) :
(inc)
Diameter rod (d) :
(inc)
Tekanan (P) :
(psi)
Cylinder Blind End Area :
(inc2)
Cylinder Rod End Area :
(inc2)
Tekanan silinder :
(pound)
Tarikan silinder :
(pound)
konversi 1 pound = 0,4535 kg
Contoh Perhitungan Silinder Hidrolik

Cylinder Blind End Area (inch2):

π x (rSilinder2

Contoh : Berapa luas silinder diameter  Ø6 " ?

Dsilinder        = Ø6 " rSilinder          = 1/2 x Dsilinder Ø6
=  3 "

Cylinder Blind End Area :

π x (rSilinder2          = 3,14 x (3) 2
= 3,14 x 9
= 28,26 inch2

Cylinder Rod End Area (inch2):

Cylinder Blind End Area - Rod End Area :

Contoh : Berapa bidang ujung batang silinder diameter Ø 6 "yang memiliki batang diameter Ø 3"?

Cylinder Blind End Area    = 28,26 inch2Drod
                                          = Ø 3" rrod
                                          = 1/2  x  Ø 3”
                                          = Ø 1,5 "

Rod End Area = π x rrod 2 = 3,14 x 1.52 = 7,07 inch2

Cylinder Rod End Area      = Cylinder Blind End Area - Rod End Area
= 28,26 inch2 - 7,07 inch2
= 21,19 inch2

Cylinder Output Force atau gaya dorong silinder (satuan dalam pound):

Tekanan (dalam PSI) x Area Silinder
Contoh : Berapa gaya dorong silinder diameter  Ø 6 " yang beroperasi pada tekanan 2.500 PSI?
Cylinder Blind End Area    = 28,26 inch2Tekanan                                = 2.500 psi Cylinder Output Force        = Tekanan x Cylinder Blind End Area
= 2.500 X 28,26 inch2
= 70.650 pound= 32.046 kg

Berapa gaya tarik silinder diameter Ø 6" dengan batang rod diameter Ø 3" yang beroperasi pada 2.500 PSI?

Cylinder Rod End Area                  = 21,19 inch2Tekanan                                            = 2.500 psi
Tekanan x Cylinder Rod End Area  = 2.500 psi x 21,19 inch2
   = 52,975 pound  = 24 kg
