Cara membuat alat tekuk kawat zigzag segitiga manual

Cara membuat alat tekuk kawat zigzag segitiga manual

Pada posting artikel Cara membuat alat tekuk kawat zigzag manual yang ke satu yaitu Cara membuat alat tekuk kawat zigzag manual setengah lingkaran. Kali ini akan mencoba dengan Cara membuat alat tekuk kawat zigzag segitiga manual.

Beberapa macam bentuk yang umum kita lihat dari kawat dengan profil zigzag, diantaranya zigzag segi empat, zigzag segi tiga dan zigzag setengah lingkaran. untuk membuat profil zigzag segitiga dengan pembentukan secara manual,  pada dasarnya ketiga bentuk zigzag ini teknik proses nya hampir sama hanya berbeda pada beberapa bagian saja.khususnya pada bagian dies utama.

Karena jenis bahan yang dibuat adalah kawat, sehingga ukuran diameter  nya tidak lebih dari 6 mm, atau diantara 1 mm sampai 5 mm, banyak kegunaan dari kawat yang dibentuk zigzag ini diantaranya untuk pagar, kandang, rak, tempat makanan, kerajinan, assesoris, dan lain – lain.

Bahan untuk membuat alat tekuk kawat zigzag segitiga ini kita pakai bahan besi plat biasa, tetapi jika akan membuat kawat yang kontinyu disarankan pada bagian rol dan peluncur utama dibuat dari bahan besi yang lebih keras. agar daya tahan kekuatan dan umur lebih lama.

lihat juga pada artikel lainnya :

"Cara membuat alat tekuk kawat zigzag setengah lingkaran manual" dan

"Cara membuat alat tekuk kawat zigzag persegi manual"

Bagian – bagian utama alat tekuk kawat zigzag segitiga manual:

Tuas

Tuas Rol utama

As tuas rol utama permanen

Stopper jarak tekukan

Penahan Peluncur input

Landasan

Dibawah ini diperlihatkan gambar bagian – bagian utama dari alat ini

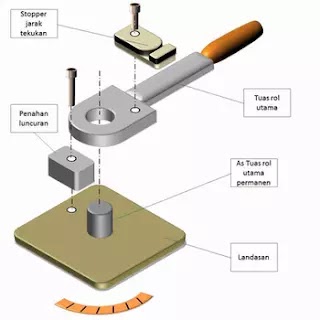

Gambar 1. Bagian – bagian utama alat tekuk kawat zigzag segi tigamanual

Proses perakitan diperlihatkan pada gambar dibawah ini

Gambar 2. Komponen perakitan alat tekuk kawat zigzag segi tiga manual

Sehingga hasilnya seperti dibawah ini

Gambar 3. Gambar jadi hasil perakitan

Gambar 2. Gambar jadi hasil perakitan

Dibawah ini diperlihatkan bagaimana cara kerja alat tekuk kawat zigzag setengah lingkaran seperti ini
bagian atas penekuk kawat berfungsi sebagai pembatas jarak yang disesuaikan dengan kebutuhan, dan dapat diganti ganti dengan melepas baut pengencang. untuk ukuran sudut yang diingginkan dipasan scala sudut pada bagian dasar plat.

Gambar 3. cara kerja alat tekuk kawat zigzag

bahan kawat yang di buat : kawat besi / baja, kuningan, alumunium, tembaga, stainless, dll.
denganproses ini dapat mengurangi penggunaan mesin yang lebih besar seperti, mesin posn, dan mesin press,

Demikian contoh cara pembuatan alat tekuk kawat zigzag segitiga manual ini semoga bermanfaat
